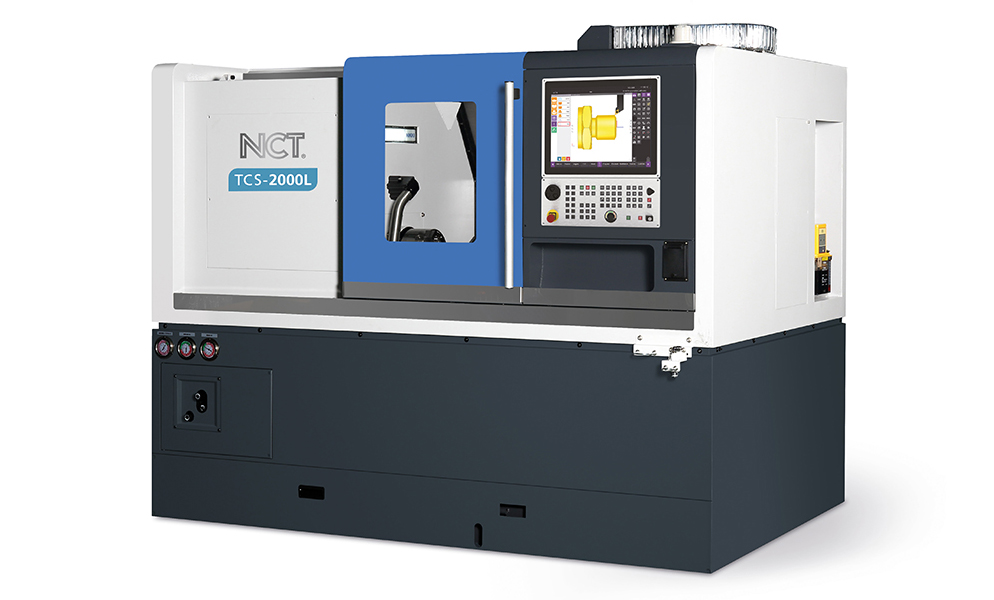

TCS-2000(L) CNC esztergagép

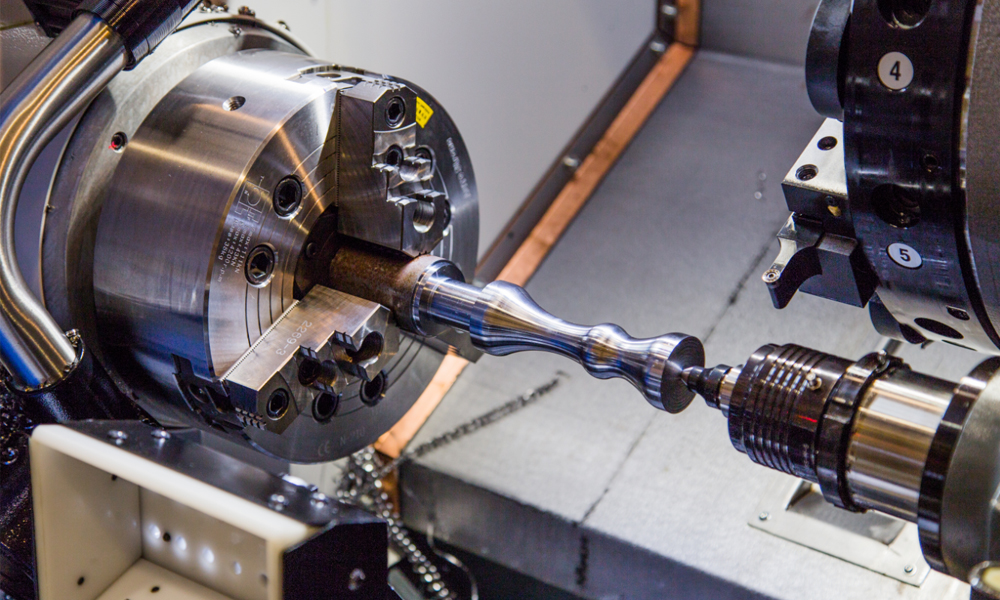

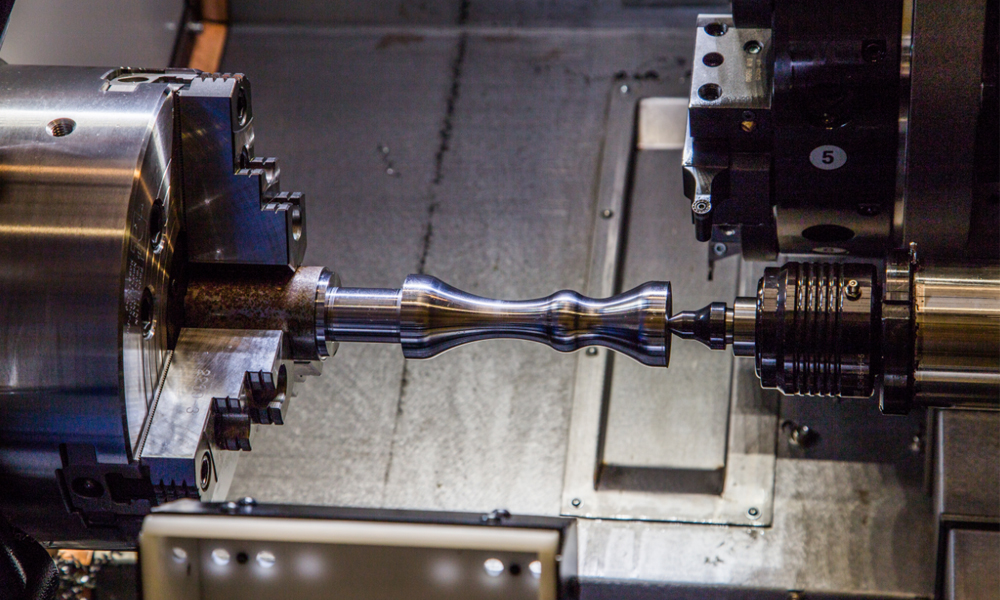

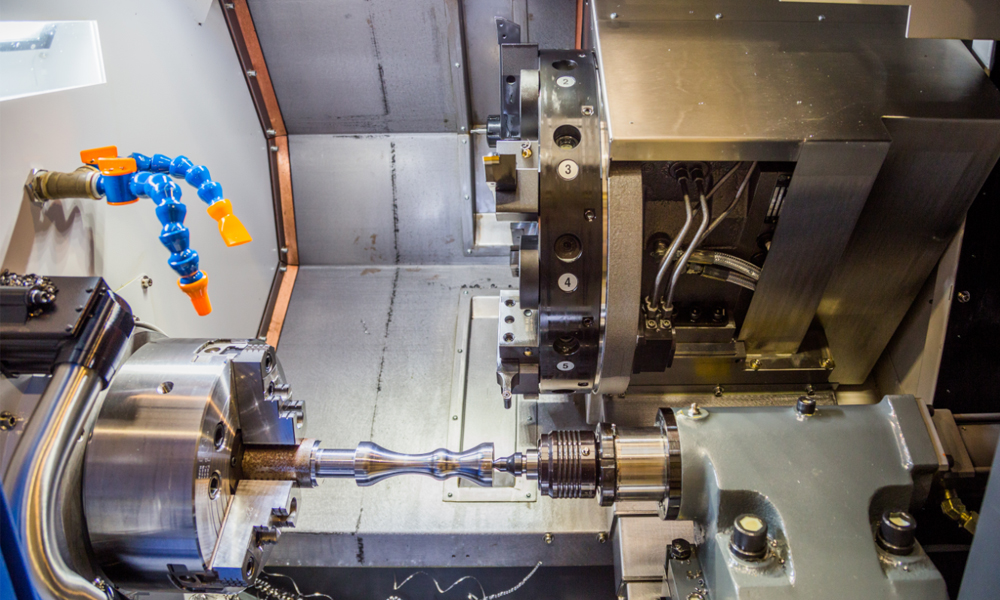

mes kezelhetőség, tágas munkatér, szélesen nyitható munkatér ajtó Öntöttvas ágy és szánrendszer TENGELYEK: Szerelt, precíziós, golyós vagy hengergörgős (opc.) lineáris vezetékek Vezetékvédelem fém teleszkópos burkolattal minden tengelyvégen Tengelyhajtás közvetlen hajtású, mindkét végén csapágyazott golyósorsókon keresztül Központi olajkenésű szánrendszer és golyósorsók FŐORSÓ: Tartós zsírkenésű orsóház Közvetlen szíjhajtású főorsó TOKMÁNY: Gépi működtetésű tokmány vagy partontokmány SZERSZÁMOZÁS: Axiális, vagy radiális, álló vagy hajtott szerszámozású szervo revolverfej SZEGNYEREG: Gépi működtetésű és kézi pozícionálású szegnyereg NCT 304/19" érintőképernyős CNC vezérlő Beépített vezérlőpult Főorsó fékezés hálózati visszatáplálással EnDat 2.2 abszolút mérőrendszer, 0,00005 mm pozícionálási felbontás, nano interpoláció 36 hónap garancia az NCT vezérlőre és az gép összes villamos elemére 12 hónap garancia a szerszámgép mechanikájára MUNKATÉR: Legnagyobb elforduló átmérő az ágy felett: 520 mm Legnagyobb elforduló átmérő a keresztszán felett: 320 mm Legnagyobb esztergálható átmérő: 320 mm Legnagyobb esztergálható átmérő / hossz hajtott szerszámozás esetén: 280 / 300 (500) mm Ajánlott tokmány átmérő: 8" TENGELY: Vezetékek fajtája: Lineáris X löket: 170 / 200 mm Z löket: 400 (600) mm X / Z tengely gyorsjárati sebessége: 30 / 30 mpm FŐORSÓ: Max. fordulatszám (alap): 4500 RPM Max. fordulatszám (opció): 3000 RPM Főorsóhomlok mérete: A2-6 Főorsó furat átmérő: 62 mm Főorsó rúd áteresztése: 51 mm Meghajtás: Szíj Tartományok száma: 1 FŐMOTOR: Tartós / max. teljesítmény: 15 / 21 kW Hűtése: Léghűtés SZEGNYEREG: Hüvely átmérője / lökete: 70 / 100 mm Hüvely / szegnyeregtest működtetése: Hidraulikus / Kézi Szegnyereg test lökete / működtetése: 275 (500) / Kézi Belső kúp mérete: MT4 SZERSZÁMOZÁS: Szerszámváltás: Revolverfej Szerszámhelyek száma: 12 pc Szerszámhelyek száma (opc.): 8 / 16 pc Szerszámozás: Tajvani / VDI30/40 / BMT65 Működtetés: Szervo Szerszámváltási sebesség: 0,8 sec Hajtott szerszámhelyek száma (opc.): 12 / 16 pc TELEPÍTÉS: Alapterület x magasság: 3240 (3440) x 1820 mm Gép nettó tömege: 3300 (3900) kg Teljesen zárt burkolat Axiális, álló szerszámozású, szervo revolverfej Gépi működtetésű, hárompofás tokmány Szintező talpak és csavarok Géplámpa Nyomógombos munkatérmosó pisztoly Forgácskihordó VEZÉRLÉS ÉS ELEKTRONIKA: NCT 304 vezérlő 19" érintőképernyővel Beépített vezérlőpult Kezelőpanelbe épített kézikerék Tokmány működtető lábpedál Főorsó és a tengelyek másodfokú gyorsítása SZOLGÁLTATÁSOK: 1+1 napos betanítás Telepítés és üzembe helyezés NCT vevőszolgálat NCT szervizszolgálat NCT telefonos technológiai segítségnyújtás Megnövelt főorsó fordulatszám Megnövelt főorsó nyomaték motoroldali hajtóművel Két furatkörös VDI revolverfejtárcsa 16 állású és szerszámhelyes revolverfej BMT szerszámozású radiális revolverfej Hajtott szerszámozású szervo revolverfej Szabályozható sebességű szerszámváltás C tengelyes megmunkálás Főorsó rögzítés gépi működtetésű tárcsafékkel Megnövelt főorsó pozícionálási pontosság, HEIDENHAIN szögmérővel Megnövelt tengely pozícionálási pontosság, HEIDENHAIN mérőléccel Gépi, gyorspofa cserélésű tokmány Gépi működtetésű patrontokmány Szerszám bemérő tapintó (kézi vagy automatikus) Munkadarab bemérő tapintó (infra) Munkadarab elkapó Munkadarab elkapó és konvejor Szegnyereg működtető lábpedál Szálkihúzó, szálvezető vagy rúdadagoló Kaparós forgácskihordó Hűtőfolyadék szűrése papírszűrővel Szerszámon keresztüli hűtés Programból szabályozható hűtőfolyadék nyomás Olajleválasztó Szerszámon keresztüli levegő hűtés Levegőpisztoly csatlakozás Páraelszívó Automatikus ajtó mozgatás Robot cellához illesztés VEZÉRLÉS ÉS ELEKTRONIKA: Kihelyezett, forgatható vezérlőpult Kihelyezett kézikezék MyNCT grafikus programozás CAD-CAM szoftverek Főorsó és a tengelyek másodfokú gyorsítása Hibaüzenet küldése SMS-ben Gép kikapcsolása technológiai programból Háromszínű állapotjelző lámpa Zöld technológia M funkciókkal működtettett kimenetek NCT szimulátor Távoli gépelérés SZOLGÁLTATÁSOK: Gépszállítás, rakodás, gépmozgatás Munkadarab technologizálása Oktatás és tanfolyamok (NCT Akadémia)
