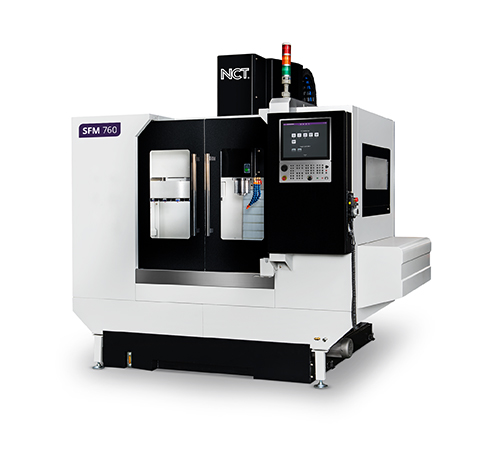

SFM-760 CNC megmunkálóközpont
Ajánlatkérés
Pályázatírás
Munkatér
Telepítés
Szerszámozás
Opciók
Vezérlő
Termékismertető
Termékkatalógus
Katalóguslap
Videók
Felépítés és jellemzők:+
- FELÉPÍTÉS:
- Öntöttvas ágy, állvány és szánrendszer
- Szerelt, precíziós GOLYÓS lineáris vezeték minden tengelyen
- Központi olajkenésű szánrendszer és golyósorsók
- Mechanikus ellensúly
- Vezetékvédelem fém teleszkópos burkolattal, minden tengelyvégen
- FŐORSÓ:
- Szíjhajtású főorsó
- #40es főorsó kúp, DIN vagy BT szerszámozás
- Főorsóház hőntartása digitális olajhűtővel (opc.)
- Főorsókúp tisztítása levegő kifúvatással
- Tartós zsírkenésű orsóház
- TENGELYEK:
- SZERSZÁMTÁR:
- Esernyős szerszámtár
Vezérlés és elektronika:+
- NCT 304 érintőképernyős CNC vezérlő
- EnDat 2.2 abszolút mérőrendszer, 0,00005 mm pozícionálási felbontás, nano interpoláció
Garancia:+
- 36 hónap garancia az NCT vezérlőre és a gép összes villamos elemére
- 12 hónap garancia a szerszámgép mechanikájára
- CE megfelelőség
Műszaki adatok:+
- MUNKATÉR:
- Asztal mérete: 1270 x 305 mm
- T-hornyok száma x mérete x távolsága: 3 x 16 x 102 mm
- Asztalterhelhetőség: 200 kg
- Főorsóhomlok távolsága az asztal síkjától: 102 - 502 mm
- Főorsó tengely távolsága az oszloptól: 432 mm
- Pozícionálási pontosság: : mm
- Ismétlési pontosság: : mm
- TENGELY:
- X / Y / Z vezeték fajtája és száma: Lineáris 2 / 2 / 2
- X löket: 760 mm
- Y löket: 400 mm
- Z löket: 400 mm
- X / Y / Z tengely max. gyorsjárati sebessége: 12 / 12 / 12 MPP
- Legnagyobb előtolási sebesség: 12 MPP
- FŐORSÓ:
- Max. fordulatszám (alap): 6000 FPP
- Max. fordulatszám (opció) 8000 FPP
- Főorsókúp mérete (alap): #40
- Szerszámozás: DIN/BT 40
- Kúptisztítás: Nagynyomású levegővel
- Meghajtás (alap): Szíj
- Tartományok száma: 1
- FŐMOTOR:
- MAX teljesítmény (alap): 7,6 kW
- MAX nyomaték (alap): 51 Nm
- Hűtése: levegő
- SZERSZÁMTÁR:
- Szerszámtár típusa: Esernyős
- Szerszámhelyek száma: (opc. 16)
- Legnagyobb szerszámhossz: 200 mm
- Legnagyobb szerszám átmérő: 130 mm
- Legnagyobb szerszám tömeg: 6 kg
- TELEPÍTÉS:
- Alapterület x magasság: 2510 x 2170 x 2400 mm
- Nettó tömeg: 2500 kg
- Villamos csatlakozás: 3 x 400VAC VA
Alaptartozékok:+
- ALAPTARTOZÉKOK:
- Esernyős szerszámtár
- Főorsó csapágy védelme levegő túlnyomással
- Szintező talpak és csavarok
- LED munkatér lámpa
- Hűtőfolyadék rendszer
- Külső levegőhűtés rendszer
- Munkatérmosó pisztoly
- Levegőpisztoly csatlakozás
- VEZÉRLÉS ÉS ELEKTRONIKA:
- ALAPTARTOZÉKOK:
Opciók:+
- Teljesen zárt burkolat (géptetőn is zárt)
- Megnövelt főorsó fordulatszám
- Megnövelt főorsó teljesítmény
- Nyomógombos munkatérmosó pisztoly
- Olajleválasztó
- Hűtőfolyadék szűrése papírszűrővel
- Spirálos forgácskihordó
- CNC kör/osztóasztalok, szegnyergek és forgótámaszok
- Kézi és CNC billentésű körasztalok
- Megnövelt, tartós pontosság HEIDENHAIN mérőléccel
- Gépi működtetésű tokmány vagy satu
- Munkadarab és szerszámbemérő előkészítése
- Munkadarab bemérő tapintó (kábeles, infra, rádiós)
- Szerszámbemérő tapintó (kábeles, infra, lézer)
- Oszlop megemelése
- Külső munkatérvilágítás
- Páraelszívó
- BT szerszámozás
- Automatikus ajtó mozgatás
- VEZÉRLÉS ÉS ELEKTRONIKA:
- Kihelyezett, forgatható vezérlőpult
- 19" érintőképernyő
- Kihelyezett kézikezék
- myNCT grafikus programozás
- CAD-CAM szoftverek
- Főorsó és a tengelyek másodfokú gyorsítása
- NSNP (nagysebességű és nagy pontosságú megmunkálás)
- Hibaüzenet küldése SMS-ben
- Gép kikapcsolása technológiai programból
- Háromszínű állapotjelző lámpa
- 4. tengely részleges vagy teljes kiépítése
- 5. tengely részleges vagy teljes kiépítése
- Zöld technológia
- M funkciókkal működtetett kimenetek
- NCT szimulátor
- Távoli gépelérés
- Robotcellához illesztés
- Gépszállítás, rakodás, gépmozgatás
- Munkadarab technologizálása
